Энергетический паспорт здания

С 01.01.2009 г. в Украине в практике проектирования является обязательным составления Энергетического паспорта дома. В статье представлены концептуальные положения нормативных документов, регламентирующие порядок составления Энергетического паспорта, освещаются вопросы, связанные с классификацией зданий по показателям энергоэффективности, приведены основные существующие проблемы по энергоаудиту зданий.

Энергетическая паспортизация жилых и общественных зданий действует в Украине с 01.04.2007 г. после введения нормативных требований ДБН В.2.6-31: 2006 «Теплова ізоляція будівель». Составление энергетического паспорта зданий до 2009 г. было факультативным. С 01.01.2009 г. энергетический паспорт является обязательной составляющей проектной документации для жилых и общественных зданий при новом строительстве и реконструкции. С 01.07.2008 г. введен в действие ДСТУ-Н Б А.2.2-5: 2008 «Настанова з розроблення та складання енергетичного паспорта будинків при новому будівництві та реконструкції», где раскрыты методические положения, необходимые для расчета параметров энергетического паспорта.

Стандарт является развитием положений ДБН В.2.6-31 относительно оценок параметров энергетической эффективности зданий и сооружений.

Положения, устанавливаемые в стандарте, позволяют определять величины расчетных параметров и составлять раздел проектной документации, касающейся реализации требований по энергосбережению и оценки энергетической эффективности зданий согласно ДБН А.2.2-3-2004.

Энергетический паспорт должен быть включен как отдельный документ в состав раздела проектной документации, касающейся реализации требований по энергосбережению и оценки энергетической эффективности дома.

Энергетический паспорт дома составляют проектные организации, имеющие соответствующие лицензии, во время:

  • разработки проекта и привязки его к условиям конкретной строительной площадки на стадии "Рабочий проект" или "Рабочая документация" в зависимости от категории сложности здания;
  • сдачи объекта строительства в эксплуатацию с учетом отклонений от первоначальных проектных решений, согласованных во время авторского надзора за строительством дома. При этом учитываются данные технической документации (исполнительные чертежи, акты на скрытые работы, паспорта, справки, предоставленные приемными комиссиями и т.д.); итоги текущих и целевых проверок соблюдения теплотехнических характеристик строительного объекта, соответствия инженерных систем путем технического и авторского надзоров, контроля, выполняемого Государственной архитектурно-строительной инспекцией, рабочими комиссиями и т.д.; по результатам выявленных отклонений от проекта, отсутствия необходимой технической документации, наличия строительного брака и т.д. Заказчик и Государственная архитектурно-строительная инспекция могут требовать проведения экспертизы, включая натурные определения теплотехнических показателей ограждающих конструкций дома аккредитованными лабораториями в соответствии с существующей нормативной базой;
  • эксплуатации, выборочно после годичной эксплуатации здания по результатам энергетического аудита дома, проведенного лицензированными организациями и учреждениями;
  • эксплуатации, обязательно после завершения срока эффективной эксплуатации теплоизоляционной оболочки дома (ограждающих конструкций) и ее элементов;
  • эксплуатации, обязательно после нарушений установленных условий эксплуатации здания, которые сопровождаются повреждениями ограждающих конструкций в целом или их составляющих.

Энергетическая паспортизация зданий предусматривает присвоение дому соответствующего класса энергетической эффективности.

В ДБН В.2.6-31:2006 и ДСТУ-Н Б А.2.2-5:2007 установлено 6 классов энергетической эффективности дома (см.табл.1). Наличие 6-ти классов на шкале маркировки предоставляет возможность унификации соответствующих экономически обоснованных мер по экономии энергии в домах, различных по периоду строительства, конструктивным и инженерным решениям, нормам проектирования, условиям эксплуатации, а также оценки инвестиционной привлекательности строительства, реконструкции, капитального ремонта (термомодернизации) и эксплуатации зданий.

Класс энергетической эффективности дома устанавливают при проектировании, введении дома в эксплуатацию и по данным контроля и оценки фактического уровня теплопотерь на отопление эксплуатируемого дома. Этот класс может быть уточнен по результатам эксплуатации и внедрения мероприятий по энергосбережению.

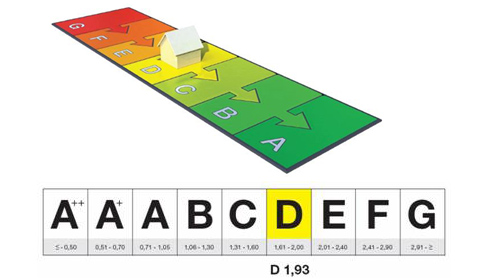

Класс энергетической эффективности дома обозначается латинскими буквами «A», «B», «C», «D», «E», «F»; причем буква «A» соответствует домам с наилучшими показателями энергетической эффективности, а «F» - домам, имеющим наихудшие показатели.

В основу классификации зданий по энергетической эффективности положен уровень относительного отклонения расчетных и нормативных значений удельного расхода тепловой энергии на отопление (рис. 1).

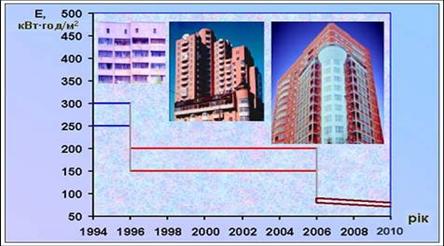

  Рис. 1 - Эволюция нормативных показателей удельных затрат тепловой энергии на отопление



Требования к классу энергетической эффективности дома устанавливаются Заказчиком в задании на проектирование и реализуются при проектировании в соответствующих разделах проекта.

Для домов, которые проектируются, необходимо принимать класс не ниже чем «C». При этом соответствие нормативным требованиям ДБН В.2.6-31:2006 должно быть подтверждено после завершения строительства. Это положение объясняется тем, что в процессе строительства дома обычно происходят отступления от проекта, например, замена одного материала на другой или изменение конструктивных решений. Как правило, такие отступления должны быть санкционированы проектной организацией. Однако в практике строительства бывают случаи, когда строительная организация осуществляет несанкционированные отступления от проекта. Поэтому при сдаче построенного дома в эксплуатацию нормы требуют от проектной организации повторного заполнения энергетического паспорта с той же целью, что и при разработке проекта.
Классификация существующих зданий должна осуществляться по результатам энергоаудита.

Табл. 1. Классификацмя зданий по
эенергетической эффективности
Классы энергетической эффективности зданмя Разница в % расчетного или фактического значения удельных теплопотерь, qбуд, от максимально допустимого значения, Еmax, [(qбуд- Еmax) / Еmax]•100%
А Минус 50 и меньше
B От минус 49 до минус 10
C От минус 9 до плюс 5
D От плюс 6 до плюс 25
E От плюс 26 до плюс 75
F Плюс 76 та больше

Энергетическая паспортизация зданий является обязательным условием обеспечения их энергоэффективности.

Энергетический паспорт должен содержать три аспекта энергетической эффективности зданий: доказательство соответствия проекта нормативным требованиям, контроль энергоэффективности в процессе эксплуатации, мотивация владельцев домов к снижению энергопотребления. Кроме того, этот документ должен подтверждать энергетическое качество дома при оценке его стоимости на рынке жилья.

Общая структура энергетической паспортизации

1. Определение:

  • общих строительных данных о конфигурации и ориентации здания, его этажность и объем, площадь внешних ограждающих конструкций, площадь пола отапливаемых помещений;
  • климатических характеристик района строительства, в том числе исчерпывающие данные об отопительном периоде и расчетной температуре внутреннего воздуха;
  • данных о системах поддержания микроклимата помещений и способах их регулирования в зависимости от изменения климатических воздействий, других источников поступления тепловой энергии в дом и инженерных систем здания;
  • проектных данных о теплоизоляции дома и энергетические параметры - значение приведенного сопротивления теплопередаче, как отдельных элементов, так и теплоизоляционной оболочки здания в целом;
  • сводных энергетических параметров дома - удельные затраты энергии на отопление дома;
  • соответствия теплотехнических и энергетических параметров дома нормативным требованиям.

2. Установка:

  • изменений (объемно-планировочных, конструктивных, систем поддержания микроклимата) построенного дома по сравнению с проектом;
  • фактических параметров энергопотребления и теплотехнических показателей здания после годичного периода его эксплуатации;
  • сравнения проектных и эксплуатационных теплотехнических и энергетических характеристик.

3. Маркировка:

  • присуждения категорий энергетической эффективности с соответствующими льготами или санкциями, энергетическая сертификация дома;
  • разработки мероприятий по повышению энергетической эффективности.

Энергетический паспорт по своей методической сути базируется на двух методиках: методике теплотехнического проектирования дома и методике контроля энергетических параметров эксплуатируемого дома. Приведенный коэффициент теплопередачи дома, определенный в энергетическом паспорте по ДБН В.2.6-31: 2006, характеризует как трансмиссионные, так и инфильтрационные составляющие теплопотерь дома. При оценке энергопотребления дома в натурных условиях учитываются не только расходы тепла, подаваемого в дом системой отопления, но и другие источники энергии, которые выделяют тепло внутри дома: горячее водоснабжение, электрические осветительные и бытовые приборы, газовые плиты.

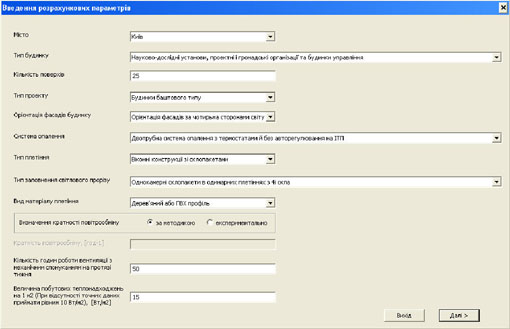

В настоящее время с введением обязательной паспортизации начали появляться программные продукты для расчета энергетического паспорта, имеющие целью быть инструментом проектировщика при выполнении соответствующих работ.

В общих положениях ДСТУ-Н Б А.2.2-5: 2007 «Настанова з розроблення та складання енергетичного паспорта будинків при новому будівництві та реконструкції» установлено, что определение фактических значений показателей энергетической эффективности существующих зданий и присвоение им класса энергетической эффективности осуществляется по результатам энергетических обследований (энергоаудита). Энергоаудит должны проводить независимые организации и учреждения, аккредитованные в установленном порядке. Какой это порядок, и какие организации проводят аккредитацию? Ни в одном документе не указывается. И далее в ДСТУ-Н Б А.2.2-5:2007 приводится, что в случае получения результатов (при энергоаудите), соответствующих классам «D», «E», «F» необходимо разработать меры по повышению энергоэффективности здания с доведением до класса не ниже «С», для чего осуществляется соответствующая запись в раздел «Выводы по результатам оценки энергетических параметров дома» энергетического паспорта.

Итак, для эксплуатируемых домов порядок энергоаудита, а соответственно и энергетической паспортизации пока не разработано. Однако в этом направлении происходит некоторая работа связанная именно с методическим обеспечением энергоаудитов. В 2007-2008 гг Минрегионстроем разработано и введено два национальных стандарта, устанавливающих методы определения энергетических параметров зданий при их эксплуатации: ДСТУ Б В.2.2-19: 2007 «Будинки і споруди. Метод визначення повітропроникності огороджувальних конструкцій в натурних умовах» и ДСТУ Б В.2.2-21:2008 «Будинки і споруди. Метод визначення питомих тепловитрат на опалення будинків».

Для дальнейшего методического обеспечения энергетического аудита домов необходимо разработать и принять стандарт ДСТУ Б В.2.2-ххх-200х «Будинки та споруди. Методи проведення енергетичного аудиту будинків під час їх здачі в експлуатацію та в процесі експлуатації», а главное законодательно урегулировать правовые и организационные основы обеспечения энергетической эффективности объектов жилищно-гражданского назначения и статус энергетических аудитов (речь идет о проекте Закона Украины «Про енергетичну ефективність будівель».

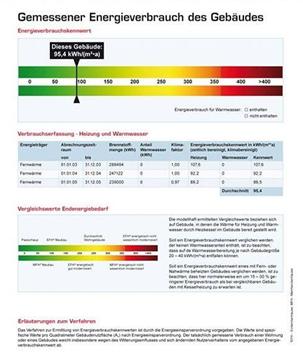

В мире также существует система оценки энергетических показателей и маркировки домов по этим показателям. Такие системы уже внедрены в странах западной Европы, США и направленные на стимулирование применения энергоэффективных конструктивных мероприятий и инженерных систем в зданиях прежде всего общественного, а также жилого назначения. При этом устанавливаются ранжирования домов по комплексу показателей, характеризующих энергоэффективность здания.







Для обеспечения европейского оценки энергоэффективности предполагается осуществить соответствующую гармонизацию действующей отечественной нормативной базы с положениями европейских нормативов. Об этом говорится в Отраслевой программе по энергоэффективности в строительстве.

Евгений Колесник
