Энергоаудит: Использование энергетического аудита (часть III)

1. Общие рекомендации
   2. Описание промышленного предприятия и зданий
   3. Использование энергетического аудита
   4. Рекомнедации по энергосбережению
   5. Перекрестная проверка полученной экономии
   6. Сбережения первичных и вторичных энергоресурсов
   7. Жизнеспособность проекта
   8. Оценка потерь

Закончив анализ предистории энергопотребления на объекте, энергоаудитор может приступать непосредственно к осуществлению самого энергоаудита, включающего:

    * Расчет потребления энергии различными потребителями;
    * Распределение финансовых затрат на энергию пропорционально между потребителями;
    * Составление энергобаланса;
    * Сравнение энергопотребления с показателями работы лучших предприятий;
    * Выявление отклонений в энергопотреблении от отраслевых норм.

Данная информация очень важна для клиентов, поскольку она подтверждает или опровергает ранее сложившееся мнение о размерах энергопотребление на объекте. Тот факт, что информация представлена профессиональными энергетическими консультантами, окинувшими объект «свежим взглядом», особенно важен.
Иногда в процессе подготовки энергоаудита выявляются отклонения от нормы. Эти отклонения могут быть вызваны, например, неверными счетами поставщиков топлива. В таких случаях иногда можно добиться возврата денег. В других случаях могут быть выявлены отклонения от нормы, вызванные злоупотреблением энергией. В такой ситуации энергоаудит отображает эту негативную практику, тем самым побуждая менеджмент предприятия принять соответствующие меры для предотвращения повторения подобных эксцессов.

Для выполнения энергетического обследования энергоаудитор использует  следующе материалы (или их часть):

    * Отчет о годовой закупке топлива;
    * График регрессионного анализа;
    * Таблица энергоаудита;
    * Диаграмма Сенк.
    * Круговые диаграммы (карты) энергопотребления;
    * Энергобалансы;
    * Энергетические характеристики.

В табл. 1 приведен пример данных о годовом  количестве приобретенной электроэнергии. Подобные таблицы обычно составляются на основе счетов поставщиков энергии и содержат всю необходимую техническую и финансовую информацию. В этом примере в таблице используется техническая информация, включающая потребление электроэнергии за месяц (в кВт • ч и ГДж), величину максимального спроса и коэффициент мощности. Финансовая информация разделяет стоимость электроэнергии на составляющие компоненты.



 Табл. 1. Пример годового отчета за приобретенную электроэнергию
 Месяц

2006 / 2007г

 Потребление

электроэнергии

 Максим.
спрос (кВА)
 Постоянная оплата договорный максимум (у.е.) Оплата за превышение максимума спроса (у.е)  Стоимость эл. эн. (У.е.) Общая оплата за электроснабжение (у.е.)  ГДж
кВт.ч  ГДж
 4  13100  47.16  85  72.5  -  528.19  600.69
 5  119000  42.84  82  72.5  -  479.81  552.31
 6  12800  46.08  90  72.5  -  516.1  588.6
 7  9600  34.56  85  72.5  -  387.07  459.67
 8  12900  46.44  92  72.5  -  520.13  592.63
 9  14200  51.12  96  72.5  -  572.54  645.04
 10  15800  56.88  98  72.5  -  637.06  709.56
11  15900  57.24  98  72.5  220  641.09  933.59
 12  14600  52.56  98  72.5  528  588.67  1189.17
 13  18100  65.16  101  72.5  546  729.79  1348.29
 14  19300  69.48  100  72.5  225  778.18  1075.68
 15  15600  56.16  90  72.5  -  628.99  701.49
Всего:  173800

 625.88

 -  870  1519  7007.62  9396.62

 Используя табличные данные, можно определить стоимость топлива на единицу энергии. Для использования в энергоаудите и расчете финансовых сбережений, расходы разделены на следующие группы:


    * Полные удельные затраты на электроэнергию 15.02 у.е. / ГДж;
    * Удельные затраты на электроэнергию без учета постоянной оплаты за договорной максимум спроса 13.63 у.е. / ГДж;
    * Удельные затраты на электроэнергию без учета постоянной оплаты за договорной максимум спроса и его превышение 11.20 у.е. / ГДж.

В энергоаудита применяются два типа графиков:

    * Линейный график энергопотребления (который также может содержать данные, относящиеся к переменной величине продукции / погоды, с которой сравнивается количество измеряемой энергии.
    * График регрессионного анализа.

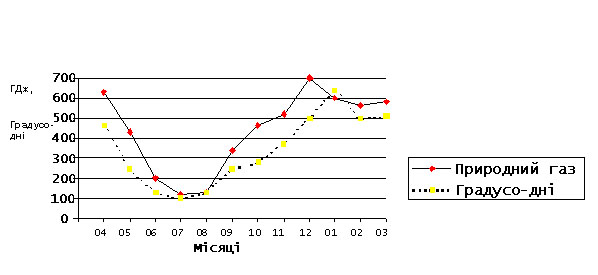

Пример линейного графика энергопотребления приведен на рис. 1. Этот график отображает ежемесячное потребление энергии. В него также можно включить переменные, влияющие на потребление энергии. В этом примере показано потребление газа отопительной системой, работающей на газе и осуществлено сравнение его с "Градусо-днями" - изменением температуры воздуха. Чем больше число "градусо-дней", тем холоднее погода.

По данным графика мы можем наблюдать, как меняется потребление газа с изменением погодных условий. В частности, в декабре и январе наблюдается аномалия, поскольку газопотребления в январе ниже, чем в декабре, а градусо-дни наоборот, выше в декабре, чем в январе. Такое отклонение может быть вызвано, например, тем, что считывание счетчика данных за декабрь было отложено на начало января из-за  Рождества и Новогодних праздников.





 Рис. 1. Пример линейного графика энергопотребления

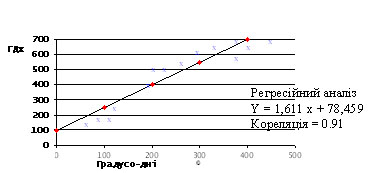

Пример графика регрессионного анализа приведены на рис. 2. График показывает результаты регрессионного анализа между потреблением энергии и независимой переменной, в данном примере, между потреблением газа и градусо-дни. В данном случае наблюдается довольно высокая корреляция, равная 0,91.


 Рис. 2. График регрессионного анализа потребления энергии газа в котельной в
зависимости от градусо-дней в период апрель 2006 - март 2007

Пример таблицы энергоаудита приведены в табл. 2. Здесь отображена использованная энергия всеми потребителями объекта энергоаудита. Энергопотребление каждым пользователем приведено в тех единицах, в которых данная форма энергии обычно покупается, в данном случае электроэнергия в кВт • ч, газ - в м3. Если перевести эти единицы в ГигаДжоули, можно оценить стоимость электроэнергии 11.82 у.е. / ГДж, а стоимость газа 3.01 у.е. / ГДж.

Таблица энергоаудита суммирует количество энергии, потребленной каждой категорией энергопотребителя и делит финансовые расходы пропорционально этому энергопотреблению. Таблица также иллюстрирует процентное потребление и процентную стоимость энергии для каждого потребителя.

Энергоаудит рассматривает потребление энергии внутри объекта, а следовательно, исключает потери энергии, связанные с выработкой энергии на электростанции и передачей ее потребителю. В некоторых государствах эти потери традиционно включаются в энергоаудит, разделяя фактическое потребление энергии объектом на средний национальный КПД при выработке и распределении электроэнергии (примерно от 25% до 35% в большинстве стран).

 Табл. 2. Пример таблицы энергоаудита
 Энергопотребитель  Традиционные единицы измерения Общие единицы измерения ГДж Расходы на оалвту, у.е.  % потребления % стоимости
 Эл. энергия  кВт час
 Внутреннее освещение  115340  415,22
 Наружное освещение  15811  56,92
 Котельная  18905  68,06
 Кухни  62115  223,61
 Прачечная  81304  292,69
 Насосы водоснабжения  96108  345,99
 Офисное оборудование  32116  115,62
 Всего  421699  1518,11
 Газ  м3
 Оборудование отопления помещений  67121,1  2611,01
 Оборудование горячего водоснабжения  6270,4  243,92
 Кухни  15458,1  601,32
 Прачечная  15139 705,61
 Затраты распределения  3397,7  132,17
 Всего:  110386  4294,03
 Итого:    5812,14

 Табл. 2. Пример таблицы энергоаудита
Энергопотребителей Традиционные единицы измерения
Общие единицы измерения, ГДж
Расходы на оплату, у.е. % Потребления

% Стоимости
Эл. энергия кВт.ч
Внутреннее освещение 115340 415,22 4907,9 7,1 15,9
Наружное освещение 15811 56,92 672,79 1 2,2
Котельная 18905 68,06 804,47 1,2 2,6
Кухни 62115 223,61 2643,07 3,8 8,6
Прачечная 81304 292,69 3459,8 5 11,2
Помпы водоснабжения 96108 345,99 4089,6 6 13,2
Офисное оборудование 32116 115,62 1366,63 2 4,4
Всего: 421699 1518,11 17944,1 26,1 58,1
Газ м3
Оборудование отопления помещений 67121,1 2611,01 7859,14 44,9 25,4
Оборудование горячего водоснабжения 6270,4 243,92 734,2 4,2 2,4
Кухни 15458,1 601,32 1809,97 10,3 5,9
Прачечная 15139 705,61 2123,89 12,2 6,9
Потери распределения 3397,7 132,17 397,83 2,3 1,3
Всего: 110386 4294,03 12925 73,9 41,9
Итого: 5812,14 30869,1 100100

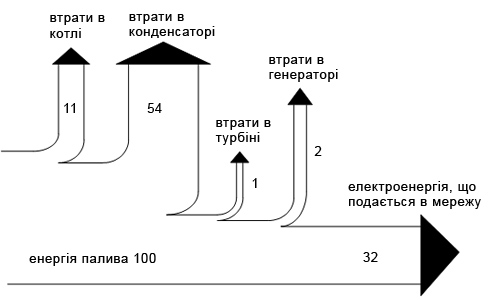

Диаграмма Сенк (рис. 3) - это графическое изображение потоков энергии, на котором толщина различных элементов диаграммы пропорциональна содержанию в них энергии. Некоторые диаграммы Сенк также отражают циклическое движение энергопотоков, например, возврат конденсата в котельную.

 Рис. 3. Диаграмма Сенк для современной электростанции



 Рис. 4. Круговая диаграмма для современной электростанции

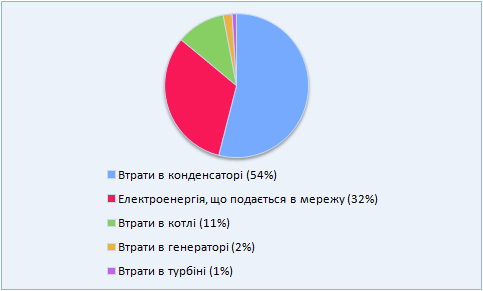

Кроме диаграмм Сенк в энергоаудите используются круговые диаграммы, с помощью которых можно графически изобразить потребление энергии как в натуральных, так и в стоимостных единицах (рис. 4).
