Теплоизоляция фасадов: нормативные документы

В Украине сформирован целостный комплекс нормативной документации по проектированию и применению стен домов с фасадной теплоизоляцией. Он охватывает этапы внедрения новых конструктивных решений систем внешних стен, проектирование сборных систем, проведения необходимых испытаний их эксплуатационных характеристик, исполнение технологических работ по устройству систем, контроль качества этих систем и последующий мониторинг их эксплуатационных качеств.

Одним из направлений повышения энергоэффективности строительной отрасли является усовершенствование нормативной базы по энергоэффективности домов, на основании которой осуществляется разработка и внедрение современных энергоэффективных технологий и конструктивных решений во время строительства. На протяжении последних лет в Украине осуществлена разработка системы нормативных документов в отрасли обеспечения энергоэффективности строительных объектов, одним из направлений которой являются документы, касающиеся конструктивных решений фасадной теплоизоляции.

Конструкции фасадной теплоизоляции - относительно новый конструктивный класс, использующийся в отечественном строительстве последние 15 лет. За это время они использовались на практике строительства без всякого нормативного обеспечения, исключительно по технической документации производителей. Это предопределяло как проектные, так и конструктивные ошибки при их использовании. Таким образом, отсутствие анализа эксплуатационных характеристик этого конструктивного направления развития современных строений ведет к возникновению тепловых отказов при эксплуатации современных строений.

С началом использования фасадной теплоизоляции на объектах строительства ведущими научными учреждениями Украины проводилось системное изучение данного типа конструкций. На основании проведенных экспериментальных исследований была осуществлена системная разработка нормативных документов государственного уровня, которые определяют правила проектирования, устройства и эксплуатации строительных объектов при использовании внешних стен с фасадной теплоизоляцией. На рис. 1 приведена схема этого комплекса нормативных документов.

Теплоизоляция фасадов: нормативные документы Теплоизоляция фасадов: нормативные документы

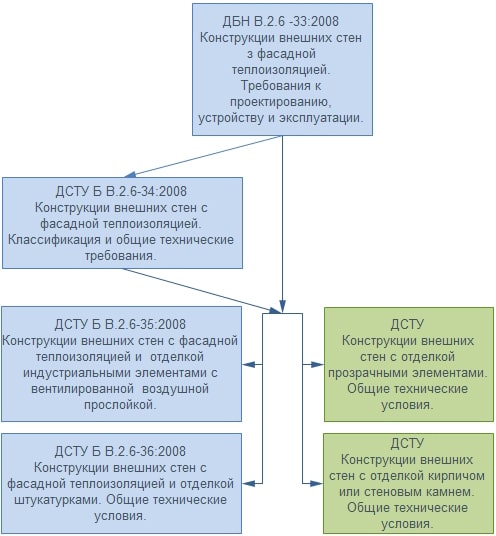

  Рис. 1. Схема разработанного комплекса нормативных документов конструкции внешних стен с фасадной теплоизоляцией строений


Нормативный документ ДБН В.2.6-33:2008 «Конструкції будинків і споруд. Конструкції зовнішніх стін із фасадною теплоізоляцією. Вимоги до проектування, улаштування та експлуатації» является системным документом в этом направлении, который устанавливает конструктивные принципы проектирования фасадной теплоизоляции домов и требования безопасности. Среди требований безопасности определены требования к безопасности жизни и здоровья человека, защите окружающей среды, обеспечению механического сопротивления и устойчивости, пожарной безопасности, безопасной эксплуатации, требования к экономии энергии. Этот документ является реализацией концептуального документа - ДБН В.1.2-11:2008 «Система забезпечення надійності та безпеки будівельних об'єктів. Основні вимоги до будівель і споруд. Економія енергії», который определяет общие конструктивные принципы обеспечения экономии энергии в строениях. В ДБН В.2.6-33:2008 эти общие принципы конкретизируются требованиями к проектированию внешних стен с фасадной теплоизоляцией, а также требованиями к устройству фасадной теплоизоляции и эксплуатации домов, внешние стены которых имеют фасадную теплоизоляцию. В этом документе на основании отечественной практики применения конструктивно-технологических решений внешних стен с фасадной теплоизоляцией выделено четыре конструктивные классы фасадной теплоизоляции, разработано их конструктивные схемы и приведено основные определения.

Приведем эти конструктивные решения:

  • внешние стены с фасадной теплоизоляцией с отделкой штукатуркой или искусственными элементами, в которых подвесная теплоизоляция соединяется с основой стены и защитным слоем;
  • внешние стены с фасадной теплоизоляцией с отделкой кирпичом или стеновым камнем, в которых теплоизоляция является самонесущей и устанавливается с воздушной прослойкой между ее внешней поверхностью и защитным слоем с кирпича или стенового камня;
  • внешние стены с фасадной теплоизоляцией с вентилируемой воздушной прослойкой, в которых подвесная теплоизоляция на несущей части стены устроена с образованием воздушной прослойки между ее внешней поверхностью и облицовочным слоем из непрозрачных тонкостенных индустриальных элементов;
  • внешние стены с фасадной теплоизоляцией с отделкой прозрачными индустриальными элементами, в которых теплоизоляция может быть подвесной или самонесущей и устанавливается с воздушной прослойкой между ее внешней поверхностью и светопрозрачным внешним слоем.

В ДСТУ Б В.2.6-34:2008 «Конструкції будинків та споруд. Конструкції зовнішніх стін з фасадною теплоізоляцією. Класифікація й загальні технічні вимоги» приведена классификация конструкций внешних стен с фасадной теплоизоляцией на основании сформулированных выше принципов и перечень физических показателей, по которым осуществляется оценка конструкций фасадной теплоизоляции и проверяется возможность их применения на строительных объектах.

Для каждого из четырех конструктивных классов фасадной теплоизоляции, установленных в ДБН В.2.6-33:2008, предусмотрены нормативные документы уровня ДСТУ - это государственные стандарты технических условий, которые устанавливают требования к эксплуатационным характеристикам и другим особенностям конструкций, включая долговечность и надежность, а также методики испытаний и критерии оценки соответствия конструкций. В стандартах для каждого из конструктивных классов устанавливаются правила приема в эксплуатацию конструкций фасадной теплоизоляции и методы контроля эксплуатационных показателей.

ДСТУ Б В.2.6-35:2008 «Конструкції будинків і споруд. Конструкції зовнішніх стін з фасадною теплоізоляцією та опорядженням індустріальними елементами з вентильованим повітряним прошарком. Загальні технічні умови» и ДСТУ Б В.2.6-36:2008 «Конструкції будинків і споруд. Конструкції зовнішніх стін із фасадною теплоізоляцією та опорядженням штукатурками. Загальні технічні умови» уже разработаны и вступили в силу с 01.06.2009 г.

Стандарты на конструкции фасадной теплоизоляции с отделкой кирпичом и прозрачными элементами определены в Отраслевой программе по энергосбережению в строительстве на 2010-2014 гг. (в перечне приоритетных документов) и находятся на стадии разработки.

Евгений Колесник
