Программное обеспечение «Влажностный режим ограждающих конструкций»
Вопрос наличия влаги в толще материала является актуальным и нуждается в особенном внимании при проектировании зданий, но современные технологии идут на помощь и программное обеспечение под названием «Влажностный режим ограждающих конструкций» намерен значительно облегчить работу инженеров и предоставить всю необходимую информацию в удобном виде.
Оценка влажностного режима ограждающих конструкций при их проектировании установлена требованиями ДБН В.2.6-31:2006 «Теплова ізоляція будівель». Осуществление соответствующих расчетов требует от проектировщиков особенной тщательности, поскольку в случае ошибочного проектного решения в условиях эксплуатации возможно накопление влаги в конструкции. Наличие влаги в толще материала приводит к его разрушению и при неправильном проектном решении - образования плесени на внутренней части стены.
Влажностное состояние материалов ограждающей конструкции определяет ее долговечность, пригодность конструкции к эксплуатации, уровень тепловых потоков в отопительный период года и, соответственно, характеристики энергоэффективности и тепловой надежности.

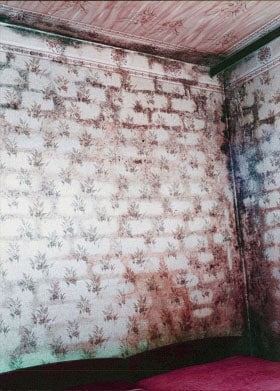

| Последствия неправильного проектного решения влажностного режима конструкции |
Поэтому, уже на этапе проектирования внешних ограждений следует принимать меры по предупреждению возможности увлажнения материалов ограждающей конструкции, исключение возможности конденсации водяного пара как на внутренней поверхности, так и в толще ограждения. Все это свидетельствует об исключительной важности проектных расчетов влажностного режима ограждающих конструкций.
Учитывая особенный статус вопроса, Научно-исследовательским институтом строительных конструкций (НИИСК) была разработана автоматизированная программа расчетов для оценки влажностного режима внешних ограждений «Вологісний режим огороджувальних конструкцій». Эта программа предназначена для прикладных расчетов инженерами-проектировщиками влажностного режима в соответствии с алгоритмом ДБН В.2.6-31:2006 «Конструкції будинків і споруд. Теплова ізоляція будівель». При разработке программы учитывался положительный опыт аналогичной разработки - компьютерной версии программы расчета Энергетического паспорта дома.
Результат расчетов - графическое представления распределения по толщине конструкции ее температурно-влажностных показателей с приведением информации относительно возможности конденсации влаги, слоя материала, где происходит конденсация и относительное увеличение влажности.

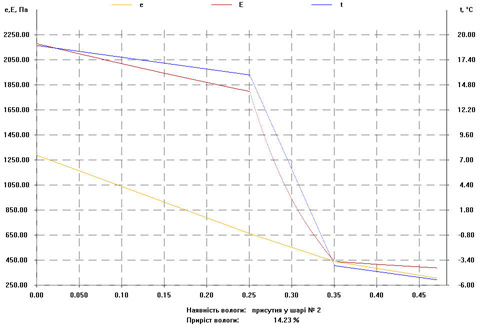

| Пример результатов расчета при помощи программы «Вологісний режим огороджувальних конструкцій» |
На изображении выше приведено расчет достаточно распространенной трехслойной конструкции «колодезной» кладки с внутренним минераловатным утеплителем без устройства вентилируемой воздушной прослойки. Как видим, для такой конструкции происходит конденсация влаги в толще утеплителя, при этом годичное увеличение влаги составляет 14,23%, что недопустимо. В этом случае корректирование конструктивного решения ограждения осуществляют по следующим принципам:
- увеличивают толщину теплоизоляционного слоя;
- производят замену вида теплоизоляционного материала на более эффективный;
- прибавляют дополнительные слои конструкции;
- обеспечивают повышение термической однородности за счет изменения конструктивных решений относительно крепления теплоизоляционного слоя в конструкции, размещения обрамляющих, крепежных, защитных элементов и т.д.
Использование компьютерной версии программы помогает определиться с конструктивным решением внешних ограждений уже на стадии разработки проектной документации. Также при помощи несложных операций можно установить требования к отделочным слоям в каждом конкретном конструктивном решении, исходя из условия ненакопления влаги в толще конструкции. Этот критерий является важным при выборе поставщика указанных материалов при значительном ассортименте на ринке и может оказаться решающим в принятии проектного решения.
