Енергоаудит: Використання енергетичного аудиту (частина ІІІ)

Звіт з енергетичного аудиту подає інформацію про кількість енергії, яка споживається різними видами енергоспоживачів (котельні, компресори, освітлення, виробниче устаткування). Енергоаудит, як правило, вказує споживання в енергетичних і грошових одиницях і відображає інформацію як в таблицях (наприклад, таблиця загальної кількості купленого палива), так і в графічній формі.

Використання енергетичного аудиту (частина III)

Закінчивши аналіз передісторії енергоспоживання на об'єкті, енергоаудитор може приступати до здійснення енергоаудиту, що містить:

• розрахунок споживання енергії різними споживачами;
• розподіл фінансових витрат на енергію пропорційно між споживачами;
• складання енергобалансу;
• порівняння енергоспоживання з показниками роботи найкращих підприємств;
• виявлення відхилення в енергоспоживанні у порівнянні з галузевими нормами.

Дана інформація дуже важлива для клієнтів, оскільки вона або підтверджує, або спростовує переконання, що раніше склалося про розміри енергоспоживання в межах об'єкту. Той факт, що інформація представлена професійними енергетичними консультантами, що окинули об'єкт «свіжим поглядом», особливо важливий.
Іноді в процесі підготовки енергоаудиту виявляються відхилення від норми. Ці відхилення можуть бути викликані невірними рахунками постачальників палива, в таких випадках іноді можна добитися повернення грошей. У іншому випадку можуть бути виявлені відхилення від норми, викликані зловживанням енергією. У такій ситуації енергоаудит успішно змальовує цю негативну практику, тим самим спонукаючи менеджмент підприємства вжити відповідних заходів для уникнення повторення подібних ексцесів.

Для виконання енергетичного обстеження енергоаудитор використовує дещо (або все) з наступних матеріалів:

• звіт про річну закупівлю палива;
• графік регресійного аналізу;
• таблиця енергоаудиту;
• діаграма Сенкі;
• кругові діаграми (карти) енергоспоживання;
• енергобаланси;
• енергетичні характеристики.

У табл. 1 наведений приклад даних про річну кількість придбаної електроенергії. Подібні таблиці зазвичай складаються на основі рахунків постачальників енергії і містять всю необхідну технічну й фінансову інформацію. В цьому  прикладі в таблиці використовується технічна інформація, що включає споживання електроенергії за місяць (у кВт•год і ГДж), величину максимального попиту і коефіцієнт потужності, тоді як фінансова інформація поділяє вартість електроенергії на складові компоненти.

Використовуючи табличні дані, можна визначити вартість палива на одиницю енергії. Для використання в енергоаудиті та розрахунку фінансових заощаджень, витрати поділені на наступні групи:

• повні питомі витрати на електроенергію 15.02 у.о./ГДж;
• питомі витрати на електроенергію без врахування  постійної оплати за договірний максимум попиту 13.63 у.о./ГДж;
• питомі витрати на електроенергію без врахування постійної оплати за договірний максимум попиту та його перевищення 11.20 у.о./ГДж.

У енергоаудиті застосовуються два типи графіків:

• лінійний графік енергоспоживання (який також може містити дані, що належать до змінної величини продукції/погоди, з якою порівнюється кількість вимірюваної енергії);
• графік регресійного аналізу.

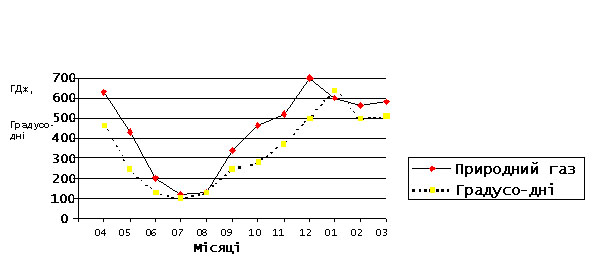

Приклад лінійного графіка енергоспоживання наведений на рис. 1. Цей графік відображає щомісячне споживання енергії. У нього також можна включити змінні, що впливають на споживання енергії. У цьому прикладі показано  споживання газу опалювальною системою, що працює на газі і здійснено порівняння його з “Градусо-днями” – зміною температури повітря. Чим більше число градусо-днів, тим холодніше погода.

За даними графіка ми можемо спостерігати, як змінюється споживання газу зі зміною погодних умов. Зокрема, в грудні і січні спостерігається аномалія, оскільки газоспоживання в січні нижче, ніж у грудні, а градусо-дні навпаки, вище в грудні, ніж у січні. Таке відхилення може бути викликане, наприклад, тим, що зчитування з лічильника даних за грудень було відкладене на початок січня через Різдво і Новорічні свята.

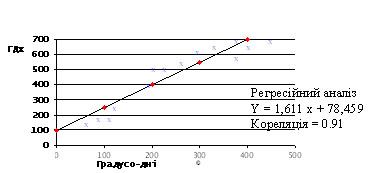

Приклад графіка регресійного аналізу наведено на рис. 2. Графік показує результати регресійного аналізу між споживанням енергії та незалежною змінною, в даному прикладі, між споживанням газу і градусо–днями. В даному випадку спостерігається досить висока кореляція, що дорівнює 0,91.

Приклад таблиці енергоаудиту наведено в табл. 2. Тут відображено використання енергії всіма споживачами об'єкту енергоаудиту. Енергоспоживання кожним користувачем наведене в тих одиницях, в яких дана форма енергії зазвичай купується, в даному випадку електроенергія в кВт•год, газ - в м3. Якщо перевести ці одиниці в ГігаДжоулі, можна оцінити вартість електроенергії 11.82 у.о./ГДж, а вартість газу 3.01 у.о./ГДж.

Таблиця енергоаудиту підсумовує кількість енергії, спожитої кожною категорією енергокористувача і ділить фінансові витрати пропорційно цьому енергоспоживанню. Таблиця також ілюструє процентне споживання і процентну вартість енергії для кожного споживача.

Енергоаудит розглядає споживання енергії всередині об'єкту, а отже виключає втрати енергії, пов'язані з виробленням енергії на електростанції і передачею її споживачеві. У деяких державах ці втрати традиційно включаються в енергоаудит, поділяючи фактичне споживання енергії об'єктом на середній національний коефіцієнт корисної дії при виробленні і розподіленні електроенергії (приблизно від 25% до 35% в більшості країн).

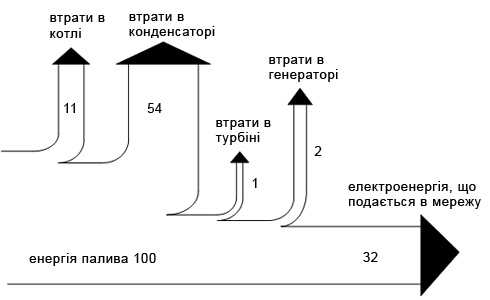

Діаграма Сенкі (рис. 3) – це графічне зображення потоків енергії, на якому товщина різних елементів діаграми пропорційна вмісту в них енергії. Деякі діаграми Сенкі також відображають циклічний рух енергопотоків, наприклад, повернення конденсату в котельну.

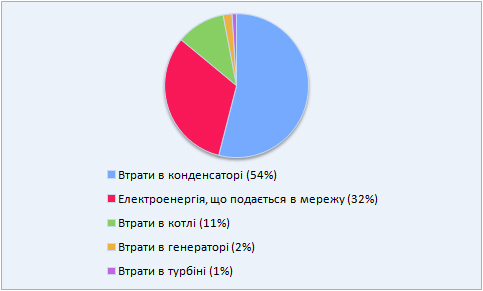

Окрім діаграм Сенкі в енергоаудиті використовуються кругові діаграми, за допомогою яких можна графічно зобразити споживання енергії як в натуральних, так і у вартісних одиницях (рис. 4).
